Дзеркало з LED-підсвіткою своїми руками: від ідеї до монтажу

Дзеркало з інтегрованим LED-освітленням є ключовим елементом сучасного дизайну, що гармонійно поєднує практичність та естетику. У малогабаритних приміщеннях такий виріб створює ілюзію глибини, візуально розширюючи простір і додаючи інтер’єру легкості.

Окрім декоративної функції, світлодіодні елементи забезпечують рівномірне фронтальне освітлення, яке є критично важливим для якісного нанесення макіяжу, гоління чи інших щоденних гігієнічних процедур. Правильно спроектована підсвітка усуває небажані тіні на обличчі, роблячи щоденну рутину комфортнішою та продуктивнішою.

Варіанти конструкції: фонове чи торцеве підсвічування

Вибір типу освітлення визначає не лише складність виготовлення, а й візуальний ефект, який справлятиме готовий виріб в інтер’єрі ванної кімнати чи спальні.

Метод Backlit передбачає розміщення світлодіодної стрічки на тильній стороні дзеркала або на його несучому каркасі. Світловий потік спрямовується безпосередньо на стіну, створюючи м’який контурний ореол. Це ідеальний варіант для створення атмосфери затишку та візуального «відриву» конструкції від площини стіни, проте як основне джерело світла для обличчя він працює менш ефективно.

Варіант Edge-Lit реалізується через освітлення торців дзеркального полотна або за допомогою матованих ділянок (піскоструминної обробки) на самому склі. У такому випадку світло проходить крізь очищені від амальгами зони, забезпечуючи яскравий та спрямований потік, що максимально зручно для косметичних процедур.

Комбінований підхід дозволяє поєднати обидва типи, де фонове світло відповідає за естетику, а фронтальне — за функціональність. При проектуванні Edge-Lit важливо використовувати спеціальний розсіювач, щоб окремі крапки світлодіодів не сліпили очі та створювали рівномірну світлову смугу без темних плям.

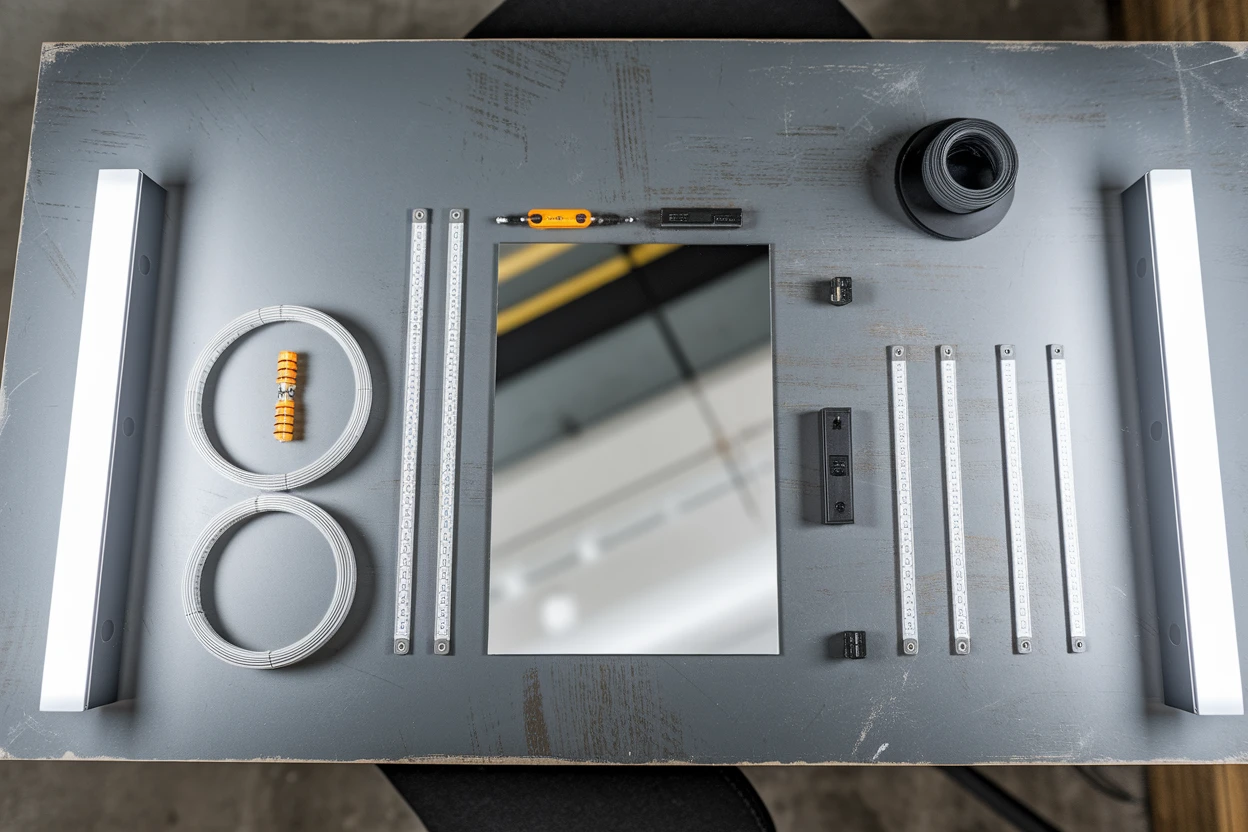

Комплектація матеріалів та технічні параметри компонентів

Для створення якісного виробу необхідно ретельно підібрати компоненти, орієнтуючись на їхню довговічність та сумісність. Основою конструкції виступає дзеркальне полотно товщиною 4 — 6 мм зі шліфованою кромкою, що гарантує безпеку під час збирання. Основний світловий елемент — LED-стрічка, параметри якої визначають яскравість та комфорт сприйняття світла.

Базовий набір інструментів та матеріалів:

• Дзеркальне полотно. Краще обирати вологостійке срібне покриття.
• Світлодіодна стрічка. Оптимально 120 — 240 діодів на один метр.
• Блок живлення. Перетворювач напруги з 220V на 12V або 24V.
• Алюмінієвий профіль. П-подібний або спеціалізований для охолодження.
• Клей-герметик. Склад без оцтової кислоти для захисту амальгами.

Потужність блоку живлення розраховується за формулою: довжина стрічки помножена на споживання одного метра плюс обов’язковий запас потужності.

Використання алюмінієвого профілю є критичною умовою для тривалої роботи діодів, оскільки метал виконує роль радіатора, відводячи зайве тепло від підкладки стрічки та запобігаючи її передчасному вигоранню.

При виборі стрічки звертайте увагу на щільність розміщення кристалів. Якщо кількість діодів менша за 120 на метр, на матованому склі або стіні будуть помітні окремі світлові плями. Використання 240 діодів на метр дозволяє досягти ефекту «суцільної нитки», що виглядає значно дорожче та приємніше для зору при близькому контакті.

Блок живлення повинен мати запас потужності не менше 20%. Це дозволяє електронним компонентам працювати в номінальному режимі без перегріву навіть при тривалому ввімкненні. Якщо сумарна потужність стрічки становить 40W, блок живлення має бути розрахований мінімум на 50W, щоб уникнути мерехтіння та передчасного виходу з ладу.

Алюмінієвий профіль також захищає стрічку від механічних пошкоджень та пилу. У вологих приміщеннях рекомендується використовувати профілі з герметичними розсіювачами (екранами), які додатково захищають контакти від окислення.

Остаточний вибір полотна залежить від способу монтажу: для настінного кріплення краще брати дзеркала з обробленим фацетом, що додає виробу завершеного вигляду та створює додаткові заломлення світла на гранях.

Особливості вибору освітлення для вологих зон

Ванна кімната висуває особливі вимоги до електробезпеки та якості світла, оскільки підвищена вологість і пара можуть швидко вивести з ладу незахищену електроніку. Головним критерієм вибору компонентів тут стає індекс захисту IP (Ingress Protection).

Рівні захисту для різних ділянок:

1. Зона IP44. Підходить для дзеркал, розташованих на відстані понад 60 см від раковини або душу.
2. Зона IP65. Необхідна для конструкцій, де можливе пряме потрапляння бризок води на корпус.
3. Зона IP67. Використовується для повної герметичності при загрозі короткочасного залиття.

Колірна температура світла відіграє вирішальну роль у функціональності дзеркала. Для санвузлів рекомендується обирати діапазон 4000K — 4500K (нейтральне біле світло). Такий спектр максимально наближений до денного освітлення, що дозволяє бачити реальний тон шкіри та правильно підбирати відтінки косметики без жовтизни теплых ламп або синюшного відтінку холодних діодів.

Блок живлення у ванній кімнаті бажано виносити за межі приміщення або ховати в герметичну нішу з вентиляцією. Якщо це неможливо, сам блок повинен мати ступінь захисту не нижче IP67 та герметичні виводи кабелів, щоб конденсат не спричинив корозію контактних груп.

Якісна LED-стрічка для вологих зон зазвичай покрита тонким шаром силікону або знаходиться в силіконовій трубці. Це запобігає відшаруванню світлодіодів від підкладки через перепади температури та постійний вплив вологи, що часто трапляється з дешевими відкритими моделями вже через кілька місяців експлуатації.

Проектування та монтаж несучого каркаса

Каркас є «скелетом» конструкції, який тримає вагу дзеркала та забезпечує простір для розміщення електроніки. Найчастіше раму виготовляють з алюмінієвого профілю або вологостійкого МДФ. Важливо правильно розрахувати відступ каркаса від краю дзеркального полотна: зазвичай він становить 30 — 50 мм, що дозволяє світлу розсіюватися під оптимальним кутом, створюючи рівномірну світлову пляму навколо виробу.

При використанні дерев’яного каркаса обов’язково обробіть матеріал антисептиками та лаком, щоб запобігти деформації основи під впливом пари, що може призвести до розтріскування дзеркала.

Для збирання алюмінієвого каркаса використовуються спеціальні кутові з’єднувачі або гвинти-саморізи. Внутрішній простір рами має бути достатнім для розміщення блоку живлення та контролера, якщо вони не виносяться окремо. Важливо передбачити невеликі вентиляційні отвори у верхній та нижній частинах рами для природної циркуляції повітря.

Порядок кріплення дзеркала до основи:

• Знежирення. Очищення тильної сторони дзеркала та поверхні каркаса спиртом.
• Нанесення клею. Використання спеціального нейтрального герметика для дзеркал.
• Фіксація. Притискання полотна до рами з витримкою під навантаженням протягом 24 годин.
• Перевірка. Контроль надійності з’єднання перед навішуванням на стіну.

Відстань між дзеркалом і стіною після монтажу на каркас створює необхідний об’єм для охолодження компонентів. Якщо дзеркало велике, рекомендується додати одну або дві поперечні планки всередині рами для запобігання прогину скла та зміцнення всієї системи.

Особливу увагу приділіть вибору клею. Звичайні будівельні герметики можуть містити оцтову кислоту, яка за кілька тижнів роз’їсть захисний шар амальгами, і на лицьовій стороні дзеркала з’являться чорні плями, які неможливо видалити.

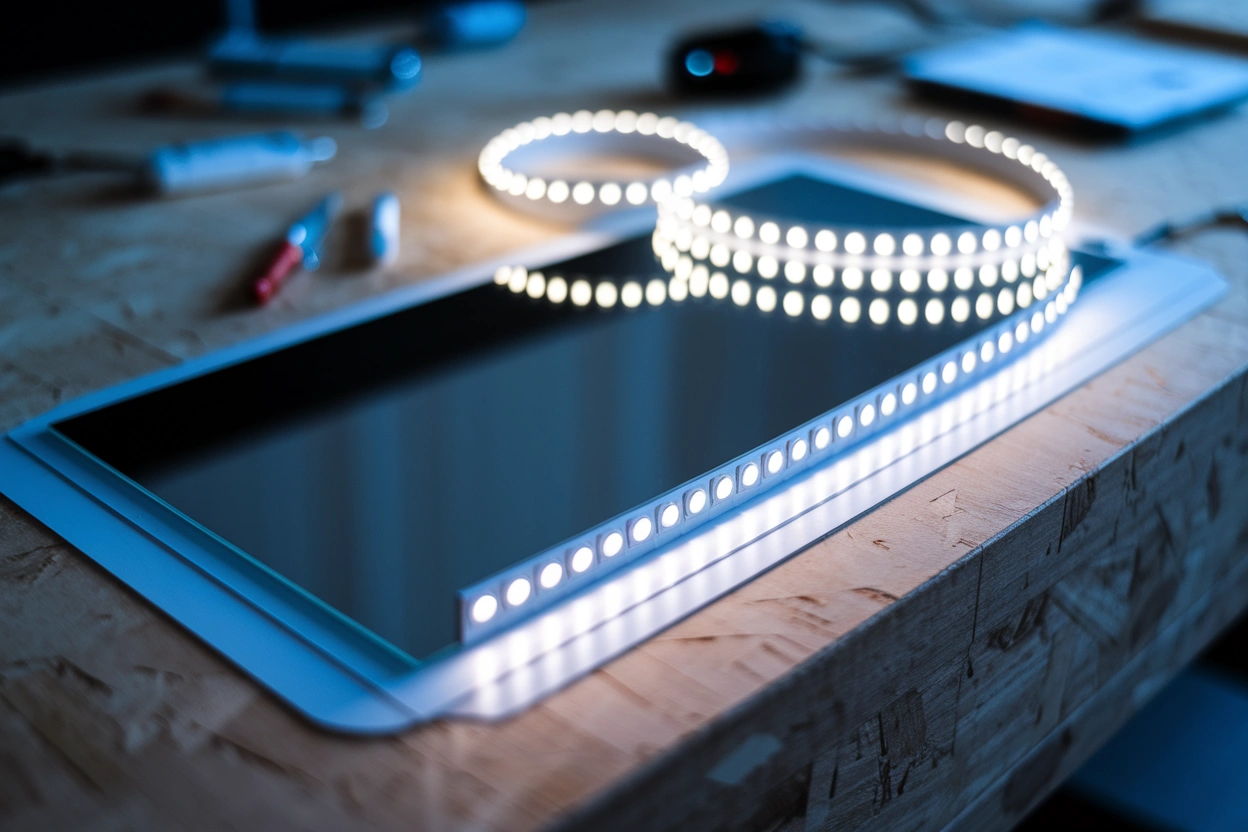

Технологія монтажу стрічки та обробка кутів

Процес наклеювання LED-стрічки вимагає акуратності, особливо на кутах рами, де найчастіше виникають пошкодження струмопровідних доріжок. Стрічку слід фіксувати на внутрішню або зовнішню сторону профілю залежно від бажаного напрямку світла.

Метод вигину «петлею» є найбільш безпечним для цілісності ланцюга. Замість того, щоб згинати стрічку під прямим кутом, що може призвести до зламу мідної основи, у кутку робиться невелика дуга (вушко). Це зберігає контакт і забезпечує безперебійну роботу всієї ділянки без необхідності додаткових з’єднань, які є потенційними точками відмови через окислення.

Перед остаточною фіксацією стрічки на клейовий шар, поверхню профілю необхідно ретельно знежирити. Навіть фірмовий скотч 3M може відклеїтися під дією тепла, якщо поверхня була брудною. Для надійності в декількох точках можна нанести краплі термоклейового пістолета, особливо в місцях виходу дротів живлення.

Якщо ви використовуєте пайку, місце з’єднання обов’язково захищайте термоусадочною трубкою. Це не лише ізолює контакти, а й додає механічної міцності вузлу. Пластикові конектори зручні, але у вологих приміщеннях їхні контакти можуть з часом втратити провідність, тому для ванної пайка залишається пріоритетним методом.

Підключення електроніки та інсталяція обладнання

Електрична схема дзеркала складається з послідовного з’єднання мережі 220V, блоку живлення та самої LED-стрічки. Головне завдання — зробити підключення безпечним і максимально непомітним. Найкращий варіант — виведення кабелю безпосередньо за дзеркалом, щоб на стіні не було видимих дротів або зовнішніх розеток.

Завжди встановлюйте вимикач у розрив фазного дроту перед блоком живлення, а не після нього. Це гарантує, що трансформатор не буде перебувати під напругою 220V у вимкненому стані, що подовжує його ресурс та підвищує безпеку.

Розміщення трансформатора (блоку живлення) залежить від глибини каркаса. Якщо місця за дзеркалом достатньо, блок кріпиться безпосередньо до рами або стіни. У разі ультратонких конструкцій блок живлення можна сховати у найближчій меблевій шафі або встановити у заглиблений підрозетник. Для керування світлом часто інтегрують сенсорні вимикачі, що працюють крізь скло (на дотик) або реагують на рух руки біля торця.

Покрокова послідовність підключення:

1. Знеструмлення. Вимкнення автоматичного вимикача на розподільчому щитку.
2. Встановлення блоку. Закріплення трансформатора та підключення вхідної лінії 220V (L, N, G).
3. Підключення стрічки. З’єднання низьковольтних виходів (+ та -) з відповідними контактами стрічки.
4. Монтаж сенсора. Закріплення датчика на тильній стороні скла у зоні доступу.

Сенсорні вимикачі потребують чіткої фіксації. Місце на склі, де буде встановлено пружинний або оптичний сенсор, має бути ідеально чистим. Якщо дзеркало має матовану іконку «Power», сенсор суміщається саме з цією зоною. Сучасні димери також дозволяють регулювати яскравість затисканням пальця на сенсорі, що зручно для нічного освітлення.

Прихована інсталяція також передбачає захист усіх роз’ємних з’єднань. Використовуйте клемні колодки типу Wago для швидкого та надійного підключення до домашньої мережі. Це дозволить за необхідності легко демонтувати дзеркало для обслуговування чи ремонту без розрізання дротів.

Створення Smart-дзеркала з інформаційним дисплеєм

Розумне дзеркало — це просунутий рівень DIY-проекту, де за дзеркальною поверхнею ховається монітор або планшет. Для реалізації цієї ідеї використовується спеціальне напівпрозоре скло (Two-way mirror), яке відображає предмети з одного боку і пропускає світло від екрана з іншого. У вимкненому стані дисплей залишається абсолютно непомітним.

Компоненти інтелектуальної системи:

• Напівпрозоре дзеркало. Шпигунське скло з високим коефіцієнтом відбиття.
• Контролер. Наприклад, мікрокомп’ютер Raspberry Pi або старий Android-планшет.
• Програмне забезпечення. Платформи типу MagicMirror² для виводу віджетів.
• Монітор. РК-панель з вилученим корпусом для зменшення товщини.

Принципи підключення базуються на зв’язці мікроконтролера з домашньою мережею Wi-Fi. Це дозволяє дзеркалу в реальному часі оновлювати дані про погоду, затори на дорогах, курс валют або відображати календар. Екран зазвичай монтується в щільну раму, а вільні від дисплея зони заклеюються чорною плівкою, щоб уникнути просвічування внутрішніх компонентів.

Використання потужних обчислювальних платформ у закритому корпусі дзеркала вимагає обов’язкового активного охолодження за допомогою низькошумних кулерів, щоб уникнути перегріву процесора та деформації дзеркального полотна від тепла.

Програмне налаштування MagicMirror² дозволяє кастомізувати інтерфейс під власні потреби. Можна додати модулі керування «розумним домом», виводити список справ або навіть інтегрувати голосового асистента. Важливо, щоб інтерфейс мав чорний фон, оскільки на напівпрозорому дзеркалі добре видно лише світлі (білі) елементи тексту та графіки.

Для економії енергії та ресурсу монітора доцільно встановити датчик присутності (PIR-сенсор). Дзеркало буде «прокидатися» лише тоді, коли хтось підходить до нього, і автоматично вимикати екран, коли в приміщенні нікого немає. Це значно подовжує термін служби матриці та робить пристрій справді автономним.

Фіксація готової конструкції на стіні

Надійність монтажу залежить від ваги виробу та матеріалу стіни. Оскільки дзеркало з підсвіткою має додаткову вагу за рахунок рами та електроніки, стандартні методи наклейки на двосторонній скотч тут не підходять. Необхідно використовувати механічні кріплення, що забезпечують стабільність і безпеку.

Z-подібна планка (французький підвіс) є професійним стандартом для важких дзеркал. Одна частина планки кріпиться до стіни за рівнем, інша — до каркаса дзеркала. Це дозволяє легко навішувати виріб і забезпечує мінімальний зазор для вентиляції. Перед фіксацією на стіні переконайтеся, що вивід проводів збігається з місцем підключення на каркасі та герметичність виводів не порушена.

Після встановлення необхідно перевірити стійкість конструкції. Дзеркало не повинно люфтити або хитатися при торканні до сенсорної кнопки. Якщо стіна виконана з гіпсокартону, обов’язково використовуйте спеціальні дюбелі типу «молі» або кріпіть планку безпосередньо до металевих профілів каркаса стіни. Фінальним етапом є герметизація верхнього стику рами зі стіною (за бажанням), щоб запобігти потраплянню пилу всередину конструкції.

Створення дзеркала власноруч дозволяє не лише отримати ексклюзивний елемент декору з ідеальними параметрами яскравості та розміру, але й гарантує впевненість у якості використаних діодів та систем захисту, що в результаті визначає довговічність і безпеку експлуатації виробу в домі.
